常用電線電纜產品分類及電纜命名規則

文章出處：oterciel.net 作者：BCC玖泰時間：2024-05-09 09:28:37 瀏覽量：返回上一頁

電線電纜產品分類

電線與電纜的區分其實沒有嚴格的界限。通常將芯數少、產品直徑小、結構簡單的產品稱為電線，沒有絕緣的稱為裸電線，其他的稱為電纜；導體截面積較大的(大于6平方毫米) 稱為大電線，較小的(小于或等于6平方毫米) 稱為小電線，絕緣電線又稱為布電線。

電線電纜的完整命名通常較為復雜，所以人們有時用一個簡單的名稱(通常是一個類別的名稱) 結合型號規格來代替完整的名稱，如“低壓電纜”代表0.6/1kV級的所有塑料絕緣類電力電纜。電線電纜產品主要分為以下幾類：

(1) 裸電線及裸導體制品

本類產品的主要特征是：純的導體金屬，無絕緣及護套層，如鋼芯鋁絞線、銅鋁匯流排、電力機車線等。加工工藝主要是壓力加工，如熔煉、壓延、拉制、絞合/緊壓絞合等。產品主要用在城郊、農村、用戶主線、開關柜等。

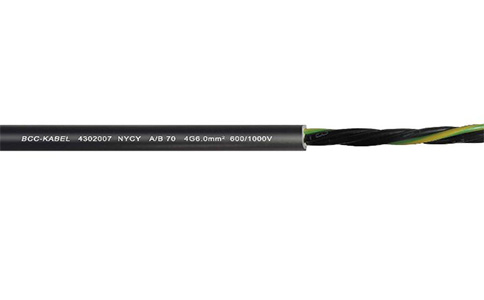

(2) 電力電纜

本類產品主要特征是：在導體外擠(繞) 包絕緣層，如架空絕緣電纜，或幾芯絞合(對應電力系統的相線、零線和地線) ，如二芯以上架空絕緣電纜，或再增加護套層，如塑料/橡套電線電纜。主要的工藝技術有拉制、絞合、絕緣擠出(繞包) 、成纜、鎧裝、護層擠出等，各種產品的不同工序組合有一定區別。

產品主要用在發、配、輸、變、供電線路中的強電電能傳輸，通過的電流大(幾十安至幾千安) 、電壓高(220V至500kV 及以上) 。

(3) 電氣裝備用電線電纜

該類產品主要特征是：品種規格繁多，應用范圍廣泛，使用電壓在1kV 及以下較多，面對特殊場合不斷衍生新的產品，如耐火線纜、阻燃線纜、低煙無鹵/低煙低鹵線纜、防白蟻、防老鼠線纜、耐油/耐寒/耐溫/耐磨線纜、醫用/農用/礦

用線纜、薄壁電線等。

(4) 通訊電纜及光纖

隨著近二十多年來，通訊行業的飛速發展，產品也有驚人的發展速度。從過去的簡單的電話電報線纜發展到幾千對的話纜、同軸纜、光纜、數據電纜，甚至組合通訊纜等。

該類產品結構尺寸通常較小而均勻，制造精度要求高。

(5) 電磁線(繞組線)

主要用于各種電機、儀器儀表等。

電線電纜產品的命名原則

一、電線電纜產品名稱中主要包括以下內容：

(1) 產品應用場合或大小類名稱

(2) 產品結構材料或型式

(3) 產品的重要特征或附加特征

基本按上述順序命名，有時為了強調重要或附加特征，將特征寫到前面或相應的結構描述前。

產品結構描述總體原則是按照從內到外的原則：導體-->絕緣-->內護層-->外護層-->鎧裝型式。

二、電力電纜和通信電纜命名規則

1、電力電纜命名規則

電力電纜的型號組成與順序如下：

類別-導體-絕緣-內護層-結構特征-外護層或派生-使錳卣

其中1-5項和第7項用拼音字母表示，高分子材料用英文名的第1位字母表示，每項可以是1-2個字母；第6項是1-3個數字。

(1) 電纜類別

ZR(阻燃) 、NH(耐火) 、DDZ(低煙低鹵) 、WDZ(低煙無鹵) 、K(控制電纜類) 、DJ(電子計算機) 、N(農用直埋) 、JK(架空電纜類) 、B(布電線) 、TH(濕熱地區用) 、FY-(防白蟻、企業標準) 等。

(2) 電纜導體

T(銅導體) 、L(鋁導體) 、G(鋼芯) 、R(銅軟線) 。

(3) 電纜絕緣

V(聚氯乙烯) 、YJ(交聯聚乙烯) 、Y(聚乙烯) 、X(天然丁苯膠混合物絕緣) 、G(硅橡膠混合物絕緣) 、YY(乙烯－－乙酸乙烯橡皮混合物絕緣) 。

(4) 電纜護套

V(聚氯乙烯護套) 、Y(聚乙烯護套) 、F(氯丁膠混合物護套) 。

(5) 電纜屏蔽

P(銅網屏蔽) 、P1(銅絲纏繞) 、P2(銅帶屏蔽) 、P3(鋁塑復合帶屏蔽) 。

型號中的省略原則：電線電纜產品中銅是主要使用的導體材料，故銅芯代號T 省寫，但裸電線及裸導體制品除外。裸電線及裸導體制品類、電力電纜類、電磁線類產品不表明大類代號，電氣裝備用電線電纜類和通信電纜類也不列明，但列明小類或系列代號等。第7項是各種特殊使用場合或附加特殊使用要求的標記，在“-”后以拼音字母標記。有時為了突出該項，把此項寫到最前面。如ZR-(阻燃) 、NH-(耐火) 、WDZ-(低煙無鹵、企業標準) 。

(6) 鎧裝和外護套數字標記

0：無

1：聯鎖鎧裝纖維外被

2：雙層鋼帶聚氯乙烯外套

3：細圓鋼絲聚乙烯外套

4：粗圓鋼絲

5：皺紋(軋紋) 鋼帶

6：雙鋁(或鋁合金) 帶

7：銅絲編織

簡化在不會引起混淆的情況下，有些結構描述省寫或簡寫，如汽車線、軟線中不允許用鋁導體，故不描述導體材料。

舉例：“ZR-YJV22-8.7/15”額定電壓8.7/15kV阻燃銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜

“額定電壓8.7/15kV”——使用場合/電壓等級

“阻燃”——強調的特征

“銅芯”——導體材料

“交聯聚乙烯絕緣”——絕緣材料

“鋼帶鎧裝”——鎧裝層材料及型式(雙鋼帶間隙繞包)

“聚氯乙烯護套”——內外護套材料(內外護套材料均一樣，省寫內護套材料)

“電力電纜”——產品的大類名稱

2、通信電纜命名規則

通信電纜的命名順序如下：

分類代號－絕緣介質材料代號－護套材料代號－派生特性－特征阻抗－絕緣介質芯現外徑整數值－屏蔽層。

(1) 分類代號

S 代表同軸射頻，SE 代表射頻對稱電纜，ST 代表特種射頻電纜。因此同軸電纜的分類編號一般均為S ；

(2) 絕緣介質材料

Y 代表聚乙烯、F 代表聚四氟乙烯(F46)、X 代表橡皮、W 代表穩定聚乙烯、D 代表聚乙烯空氣、U 代表氟塑料空氣；

(3) 護套材料代號

V 代表聚氯乙稀、Y 代表聚乙烯、W 代表物理發泡、D 代表錫銅、F 代表氟塑料；

(4) 派生特性

Z 代表綜合/組合電纜(多芯) 、P 代表多芯再加一層屏蔽鎧裝；

(5) 特征阻抗

50歐姆、100歐姆、120歐姆；

(6) 絕緣介質芯線外徑整數值

以毫米為單位1、2、3、4、5……

(7) 屏蔽層

一般屏蔽層有1層、2層、3層及4層。

舉例：“SYV-75-2-1”實心聚乙烯絕緣聚氯乙稀外護套射頻同軸電纜 S ：射頻同軸電纜，分類號

Y ：聚乙烯絕緣，絕緣介質材料

V ：聚氯乙稀外護套，外護套材料

75：75歐姆，特性阻抗

2：2mm ，絕緣介質芯線外徑整數值

1：單芯(2為多芯)

3、常見電力電纜和通信電纜

SYV ：實心聚乙烯絕緣射頻同軸電纜，用途：無線通訊、廣播、監控系統工程和有關電子設備中傳輸射頻信號(含綜合用同軸電纜) 。 SYWV(Y)：物理發泡聚乙絕緣有線電視系統電纜，用途：有線電視、寬帶網專用電纜。

BV ：銅芯聚氯乙烯絕緣電線，用途：適用于電器儀表設備及動力照明固定布線用。

BLV ：鋁芯聚氯乙烯絕緣電線，用途：適用于交流額定電壓為450V/750V及以下的動力裝置、家用電器、小型電動工具、儀器儀表及動力、照明線路。

BVR ：銅芯聚氯乙烯絕緣軟電線，用途：適用于電器儀表設備及動力照明固定布線用。

RV ：銅芯聚氯乙烯絕緣連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。

RVV ：銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線，用途：家用電器、小型電動工具、儀表及動力照明。

RVVZ ：阻燃銅芯聚氯乙烯絕緣聚氯乙烯護套連接軟電線，用途：適用于電信、郵電、鐵路、化工、消防、通信、化工等通信機房配電系統的內部連接線，既適合于固定敷設也可做移動電纜使用，在特殊環境中尤為適用。

RVS ：銅芯聚氯乙烯絕緣絞型連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。

RVB ：銅芯聚氯乙烯絕緣平型連接軟電線，用途：本產品適用于交流額定電壓450/750V以下的家用電器，小型電動工具，儀器儀表及動力為照明等裝置的連接。

RVVP ：銅芯聚氯乙烯絕緣屏蔽聚氯乙烯護套軟電纜，電壓300V/300V 2-24芯，用途：儀器、儀表、對講、監控、控制安裝。

BVVB ：銅芯聚氯乙烯絕緣聚氯乙烯護套扁型電纜，用途：用于額定電壓300/500V及以下的動力，日用電器，儀器儀表及電信設備固定敷設用。

KVV ：聚氯乙烯絕緣控制電纜，用途：電器、儀表、配電裝置信號傳輸、控制、測量。

KVVP ：聚氯乙烯護套編織屏蔽電纜用途：電器、儀表、配電裝置的信號傳輸、控制、測量。

A VVR ：聚氯乙烯護套安裝用軟電纜，用途：電器內部控制，電腦控制儀表和電子設備及自動化裝置等信號傳輸。

SBVV HYA ：聚氯乙烯絕緣（鋁箔屏蔽）聚氯乙烯護套程控交換機電纜，用途：數據通信電纜(室內、外) 用于電話通信及無線電設備的連接以及電話配線網的分線盒接線用。

SFTP ：耐油型雙絞雙屏蔽數據電纜，用途：用于有耐油、抗電磁干擾要求的設備數據通信。

JVPV 、JVPVP 、JVVP ：銅芯聚氯乙烯絕緣及護套銅絲編織電子計算機控制電纜，用途：計算機及儀器儀表控制電纜。

Q
TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

A
嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
Q
拖鏈電纜有哪些型號？

A
拖鏈電纜型號眾多，一般常見的國產拖鏈電纜型號有TRVV、TRVVP、TRVVSP(TRVVPS)。
