雙屏蔽雙絞線（雙絞雙屏蔽電纜）屬屏蔽電纜較為常見類型，多用于伺服編碼系統下，作為連接與控制專用柔性電纜，是可將信號或數據進行編制、轉換為可用以通訊、傳輸或儲存的設備的專用電纜，如編碼器電纜。

雙屏蔽雙絞線的型號中較為常用的有ETHERNET CAT.5E（拖鏈專用網線）等。

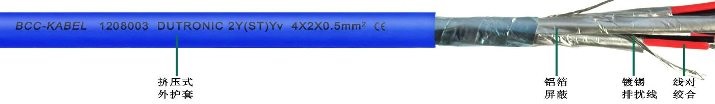

雙屏蔽雙絞線組成結構

• 導體：精細無氧裸銅絲，多股絞合軟導體，符合VDE0295/IEC 60228 Class5標準
• 絕緣：絕緣電性能優異的高強度改性PVC復合材料，顏色區分，無重復顏色（可以根據客戶要求來定制生產）
• 對絞：對絞絕緣線對采用合理節距絞合成纜
• 1層屏蔽：鋁箔屏蔽后加銅網編織屏蔽
• 2層屏蔽：銅網編織屏蔽，編織密度≥85%（屏蔽可以根據客戶要求來定制生產）
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

屏蔽雙絞線特性

• 電纜采用雙絞雙屏蔽結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高；
• 柔性結構設計，電纜柔韌、耐彎曲，固定安裝及來回往復移動彎曲場合均有適用電纜；
• 耐油、耐磨、耐折等性能，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要；
• 由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。

屏蔽雙絞線應用領域

雙絞雙屏蔽拖鏈電纜適用于快速移動及往復運動的安裝場合。

雙屏蔽雙絞線廣泛應用于應用于工業伺服編碼器電子系統、自動生成線，倉儲設備，機器人，室內起重機，包裝機械，數控機床和冶金工業等。

雙屏蔽雙絞線可根據使用環境的差異化，按需求定制：

• 鋁箔、鍍錫銅網編織屏蔽，屏蔽結構分為分屏蔽、總屏蔽和分總屏蔽，單層或雙層可以滿足固定安裝或移動使用環境下對不同電磁干擾強度的使用需要；
• 改性PVC或聚氨酯外護套，滿足電纜應用于常規工業環境或復雜惡劣工業環境下的使用需要。

• Q

  拖鏈電纜用什么做絕緣？

  A

  拖鏈電纜的絕緣材料沒有固定的要求，一般采用PVC、PE、XLPE、TPE、PP、PTFE、FEP、PFA、ETFE等等。

• Q

  通過導體銅絲粗細能夠判別拖鏈電纜好壞嗎？

  A

  可以肯定的說，不能。導體銅絲的粗細對電纜柔韌性有一定影響，拖鏈電纜的好與壞不是由導體銅絲粗細決定。例如：有些不良廠家可能會使用較細的低質銅絲來誤導消費者，而實際上電纜的其他方面質量很差；有些高質量的拖鏈電纜可能通過優化設計和材料，在銅絲粗細不是特別突出的情況下，依然能表現出優異的性能。
