淺談拖鏈電纜的內部結構

市場上的拖鏈電纜種類繁多,即使同樣的規格同樣的制造材料,卻也有著不同的質量差異。
如何判斷拖鏈電纜質量的好壞呢?關鍵要看拖鏈電纜的內部結構。

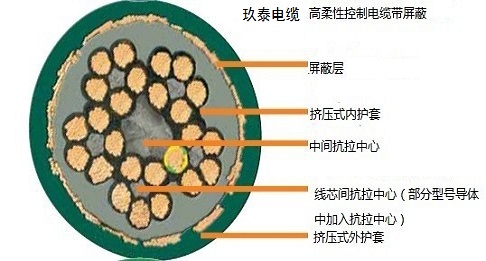

拖鏈電纜的內部結構分為兩種:分層絞合和分束絞合。
分層電纜:電纜芯線大多主要圍繞中心線被緊緊的絞合成幾層,外面包裹著擠壓式護套,這種結構當電纜彎曲受力時,它的內徑受壓而外徑受拉,內徑和外徑的壓縮緊張,彎曲循環次數大大減少。這種電纜的優點是制造成本相對較低。
分束絞合:首先電纜的芯線單獨絞合成束,然后將已經絞合成束的電纜圍繞一個抗拉材料做成的中心絞合成束,由于多重成束工藝,在電纜內部,芯線多次改變電纜的彎曲內徑和外徑,高度緊拉的中心線周圍的拉力和壓力彼此保持平衡,使得電纜的內部結構有可靠的穩定性,拖鏈電纜在承受的彎曲應力時能保持穩定。這種電纜的優點是循環次數大,使用時限長。
因此,同是拖鏈電纜,他們的結構未必相同,生產技術未必相同,這樣它們的彎曲半徑及耐彎曲次數也未必相同,選擇拖鏈電纜時注重電纜的內部結構尤為重要。
-
Q
高柔線的導體越細越好嗎?
A不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm(頭發絲0.07),導體越細確實會使得電線變得柔軟,但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度,電線越細則機械強度越差,很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同,選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
-
Q
普通電纜RVVP能不能上電纜拖鏈?
A嚴格來說,RVVP是不能上電纜拖鏈的。普通電纜RVVP是用于固定敷設的軟電纜,雖可偶爾移動使用,但不適用于頻繁來回往復彎曲的運動場合。
※部分文章來源于互聯網及其他公眾平臺,內容僅供讀者參考,并不意味著贊同其觀點或證實其內容的準確性。如轉載稿件涉及版權等問題請告知,我們將在24小時內刪除!
