拖鏈電纜由哪些部分組成

文章出處：oterciel.net 作者：BCC 時間：2019-03-15 14:52:58 瀏覽量：返回上一頁

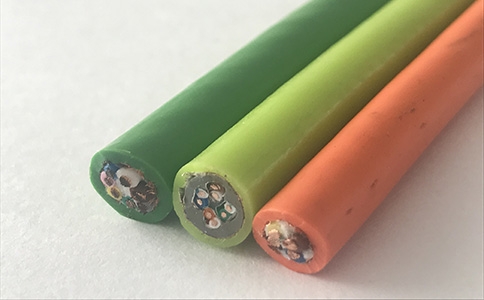

對于作連續往復運動的拖鏈電纜來說，拖鏈電纜的組成結構的標準對電纜的使用壽命有很大影響。

拖鏈電纜的組成部分主要包括以下7個方面：

1.抗拉中心

在電纜的中心，根據芯線數量以及每根芯線交叉區域的空間，盡可能的有一個真正的中心線填充(而不是像通常情況下，用一些填充料或廢塑料制成的垃圾芯線填充)這種方法能有效的保護絞線結構，防止絞線游離到電纜的中心區域。

2.導體結構

拖鏈電纜應該選擇最具柔韌性的導體，一般來說導體越細，電纜的柔韌性越好，但導體過細，會產生電纜纏繞現象。一系列長期的實驗提供了單根導線的最佳直徑，長度和節向的屏蔽組合，它有最佳的抗拉能力。

3.芯線絕緣

拖鏈電纜內的絕緣材料不能彼此粘滯，而且絕緣層還需要支撐每股單股的導線。因此只有在高壓成型的PVC、PE、TPE材料才能用于拖鏈，數百萬米電纜的應用過程中證實他的可靠性。

4.絞線

絞線結構必須以最佳的絞合節距繞在一個穩定的抗拉中心周圍。然而由于絕緣材料的應用，絞線結構應按運動狀態設計，從12根芯線開始，因該采用成束絞合的方式。

5.內護套

甲胄式擠壓成型的內護套取代廉價的羊毛材料，填充物或附屬填充物。這一方法能保證絞線結構不會散亂。

6.屏蔽

用優化的編織角度將屏蔽層緊緊的編織在內護套外，松散的編織帶會降低EMC的保護能力并且屏蔽層也很快因屏蔽的斷裂而失效。緊密編織的屏蔽層同時具有抗扭力的作用。

7.外護套

由不同的改良材料制成的外護套具有不同的功能，有抗UV功能的，有抗低溫功能的，有耐油的以及成本優化的。但所有的這些外護套都有一個共同點，高耐磨性，并不會粘附任何東西。外護套必須是高柔性的，但也要有支撐功能，當然應該是高壓成型的。

拖鏈電纜的組成部分決定了拖鏈電纜的設計標準，也決定了拖鏈電纜的柔軟性，因此拖鏈電纜并不是非常的柔軟而是具有一定的硬度。

Q
高柔線的導體越細越好嗎？

A
不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm（頭發絲0.07），導體越細確實會使得電線變得柔軟，但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度，電線越細則機械強度越差，很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同，選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
Q
RVVY是拖鏈電纜嗎？

A
嚴格意義上來說，RVVY不是拖鏈電纜。RVVY全稱是耐油聚氯乙烯護套非屏蔽軟電纜（60227 IEC 75），執行國家標準GB/T5023-2008。
