卷筒電纜選型

文章出處：oterciel.net 作者：BCC玖泰時間：2024-02-29 08:11:38 瀏覽量：返回上一頁

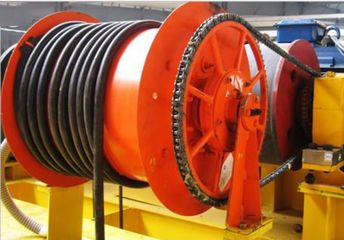

電纜卷筒是為大型移動設備提供動力電源、控制電源或控制信號的電纜卷繞裝置，卷繞在該卷筒上的電纜一般被稱之為卷筒電纜。

電纜卷筒的技術難點是要保證卷繞電纜的速度與設備移動速度的同步，同時還要保證卷繞過程中電纜不受損傷，到達長期穩定使用的目的。因此，要求卷筒電纜選型時應綜合考慮電纜以下因素。

1、卷筒電纜承受力N：電纜型號，卷繞長度，卷筒安裝方式，設備移動速度，以及是彈力式還是重錘式卷筒密切相關。

2、安裝環境：戶外還是室內，是否有酸堿腐蝕，以及是否會受到外界不可避免硬力。

3、卷筒電纜的彎曲半徑：電纜小彎曲半徑要小于卷筒半徑。

4、卷筒電纜直徑（粗細）和卷筒槽寬匹配：電纜直徑過大和卷筒內側槽寬過窄：電纜無法進入卷筒槽，電纜與電纜之間，電纜和卷筒槽凸出部分容易受嚴重擠壓，電纜局部磨損嚴重，尤其是在行程較長，電纜上下移動等要承受較大拉力的情況下，更容易出現護套磨損，電纜起旋，斷芯。

卷筒電纜直徑過小和卷筒內側槽寬過大：電纜跳出電纜槽，造成兩根電纜擠壓在一根電纜槽的狀況，且電纜和卷筒槽接觸面積較小，自身容易扭動。電纜同樣會出現壓傷，磨損，起旋，較小的線芯被擠壓拉斷等現象。

5、卷筒電纜選取長度應與設備移動距離匹配：長度過長：水平移動電纜容易拖地造成磨損，上下移動電纜末端容易下垂抖動扭轉，電纜固定端容易折斷或卡口處磨損，以及加大受電纜磕碰的風險；長度過短：電纜長期承受較大拉力，加大了和卷筒的摩擦，護套容易變形，細小線芯容易被拉斷。

如果卷筒電纜選型不正確，則容易產生電纜起旋、打扭；斷芯、護套磨損等問題。

Q
為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

A
拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
Q
TRVV拖鏈電纜標準與RVV軟電纜標準一樣嗎？

A
嚴格意義上來說，TRVV拖鏈電纜標準與RVV軟電纜標準不一樣，應高于RVV軟電纜標準。軟電纜RVV適用于固定安裝，拖鏈電纜TRVV不僅可用于固定安裝，更適用于移動使用。拖鏈電纜TRVV可看作軟電纜RVV的升級版，因此，軟電纜RVV國家標準也適用于拖鏈電纜TRVV，但僅滿足軟電纜國標的拖鏈電纜并不是好的拖鏈電纜。
