柔性屏蔽控制電纜為柔性電纜中一種，與KVV、KVVP不同，柔性控制電纜多用于非連續往復運動下的安裝及固定敷設。工業自動化需要通過電氣控制電纜實現自動控制、焊接、打包以及運輸?shù)?。這些電纜是確保各種電氣信息和參數無阻礙傳輸?shù)谋匾獥l件。

當環境中存在的干擾源會對數據傳輸依賴產生影響時，需選用屏蔽控制電纜，在頻繁往復彎曲的移動使用場合，需選用高柔性屏蔽控制電纜。

柔性屏蔽控制電纜特性

• 柔性屏蔽控制電纜，用于固定安裝和無張力且非連續重復偶爾自由移動的場合。
• 柔性屏蔽控制電纜可以作為測量和控制電纜，適合用于工業環境中，干燥或者潮濕的室內。
• 柔性屏蔽控制電纜采用非內護設計，大大減小了整個電纜外徑，從而減小了電纜彎曲半徑及重量。

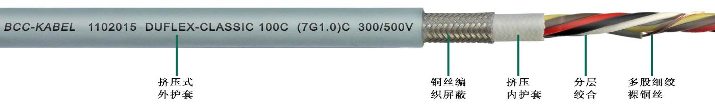

柔性屏蔽控制電纜組成結構

• 導體：精細無氧裸銅絲，多股絞合軟導體，符合VDE0295/IEC Class5或6標準
• 絕緣：絕緣電性能優異的高強度改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
• 屏蔽：銅網編織屏蔽，編織密度≥85%
• 外護套：高強度低粘性特種PVC復合材料
• 護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

電纜技術參數

• 額定電壓：<0.5mm，300/300V；≥0.5mm，300/500V
• 測試電壓：2000V
• 絕緣電阻：≥20MΩ/km (20℃)
• 最小彎曲半徑：偶爾移動：15X電纜外徑，固定安裝：4X電纜外徑
• 使用溫度范圍：偶爾移動：-5℃~70℃，固定安裝：-20℃~80℃

• Q

  為什么高柔線那么硬？

  A

  千萬別認為高柔線是軟的，中文里的“柔”的確等同于“軟”，但“高柔性電纜”這一電纜名詞的引入最初用于進口電纜，這里的“柔性”并非單指柔軟，而是指柔韌。尤其有些進口高端拖鏈電纜，手感雖然較國產拖鏈電纜硬，但耐用性及認可度卻是公認的好。

• Q

  耐折拖鏈電纜的彎折次數越高越好嗎？

  A

  理論上，耐彎折次數越高的拖鏈電纜越不易斷芯。同品牌的耐折拖鏈電纜的確是彎折次越高真好，但不同品牌的拖鏈電纜卻并非如此。
