對絞拖鏈電纜

文章出處：oterciel.net 作者：BCC 時間：2019-09-17 11:46:42 瀏覽量：返回上一頁

產品名稱：
對絞拖鏈電纜
產品類型：拖鏈電纜
產品型號：
發布時間：2019-09-17 11:46:42

立即咨詢 電話咨詢:18001363593

對絞拖鏈電纜技術參數

對絞拖鏈電纜，一般應用于數據傳輸信號要求較高的場合，對絞線TRVVSP屬于對絞屏蔽拖鏈電纜，是國內拖鏈電纜中較為常見的具有對絞結構并帶屏蔽的拖鏈電纜型號。

對絞屏蔽拖鏈電纜特性

用于拖鏈的高柔性電纜，是用于拖鏈的理想電纜。
采用雙絞屏蔽電纜結構設計，雙絞差分長距離傳輸信號低衰減、抗干擾以及抗串音性能高。
由于特殊的電纜結構，這種電纜最大的特點就是具有良好的柔韌性。耐彎曲、耐折、耐磨、耐油，用于連續往復運動下的移動使用。
對絞結構可有效防止相鄰線對間的串音，銅網編織屏蔽也可有效防止來自?xún)?nèi)部和外部的干擾，使數據傳輸更加安全可靠。

對絞屏蔽拖鏈電纜應用領域

廣泛應用于數控機床，立車，玻璃機械，木工機械，機器人機械手，切割機，雕刻機，門窗機械等多種自動化機械設備。

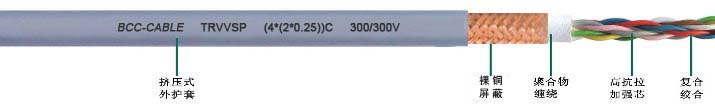

對絞屏蔽拖鏈電纜組成結構

導體：精細無氧裸銅絲，多股絞合，符合VDE0295/IEC Class5或Class6標準
絕緣：高強度進口PE材料或改性PVC復合材料，顏色區分（可以根據客戶要求來定制生產）
填充：多股麻繩填充（不同型號有所差別）；
內護套：高強度特種復合護套專用材料（不同型號有所差別）
屏蔽：芯線絞合成對，每對電纜鋁箔包覆，銅網編織屏蔽，編織密度≥70%或85%以上（不同型號有所差別）
外護套：高強度低粘性特種PVC復合材料
護套顏色：灰色，黑色，橙色，綠色（可根據客戶要求定制其他顏色）

對絞屏蔽拖鏈電纜技術參數：

工作電壓：Uo/U 300/300V或300/500V

測試電壓：3000V

彎曲半徑：固定安裝：5x電纜外徑；移動安裝：7.5x電纜外徑

使用溫度：固定安裝：–5° C to 70° C；移動安裝：–5° C to 70° C

Q
RVVY是拖鏈電纜嗎？

A
嚴格意義上來說，RVVY不是拖鏈電纜。RVVY全稱是耐油聚氯乙烯護套非屏蔽軟電纜（60227 IEC 75），執行國家標準GB/T5023-2008。
Q
為什么號稱幾百萬次的拖鏈電纜幾天就斷線了？

A
拖鏈電纜所謂的幾百萬次的拖鏈彎曲次數，是在特定實驗條件下得出的，并非在所有設備上都會有幾百萬次的拖鏈彎曲次數。當設備環境優于實驗環境時，電纜的拖鏈彎曲次數就高；反之，當設備環境較為惡劣時，可能導致電纜的拖鏈彎曲次數極速下降。
