拖鏈用電線電纜的固定方式
拖鏈電纜,因?qū)?a href=http://oterciel.net/dxdl/ target=_blank class=infotextkey>電線電纜置入拖鏈盒中而得名。在設備單元需要來回移動的場合,為了防止電纜糾纏、磨損、拉脫、掛和散亂,常把電纜放入電纜拖鏈中,對電纜形成保護,并且電纜還能隨拖鏈實現來回移動,是一種可以跟隨拖鏈進行來回移動而不易磨損的高柔性電纜。
電線電纜在拖鏈中如何進行安裝及電纜是否可以固定,是眾多工程技術人員關心的問題,玖泰為您講述拖鏈用電線電纜的固定方式及固定時的注意事項。

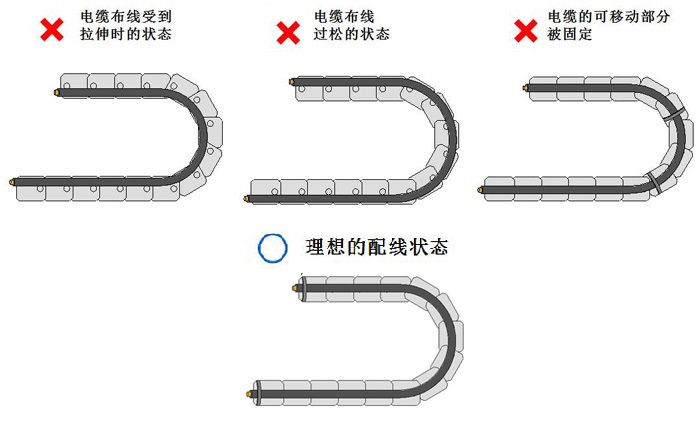

如果拖鏈電纜在布線時受到張力拉伸,會與拖鏈的內壁產生摩擦導致護套磨損。反之如果布線過于松散,同樣也會與拖鏈的內壁產生摩擦造成護套磨損,并且容易與其他的電纜產生纏繞現象。拖鏈電纜的布線長度應設定在剛好能通過拖鏈的中心線為宜。
另外,拖鏈電纜的移動部分如果被固定,會導致彎曲應力無法被分散及吸收,會在固定位置造成應力集中。電纜的固定部位應設置在拖鏈的兩端。

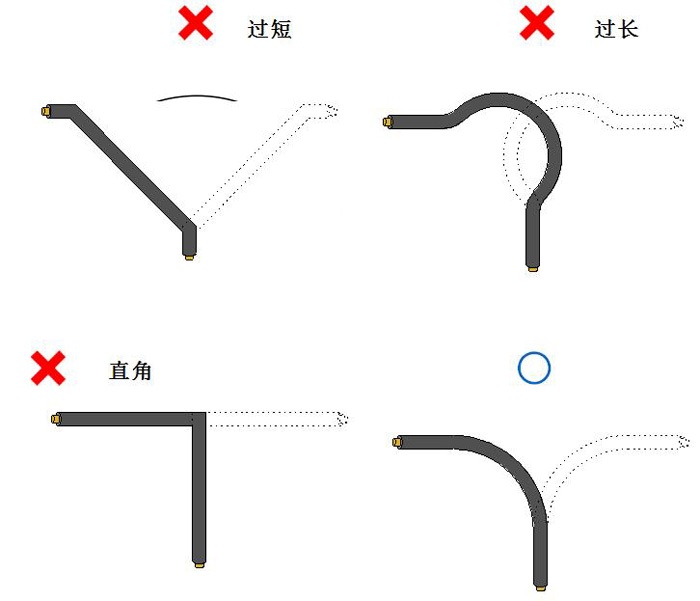

(1)適當選取電纜的長度及彎曲角度以保持電纜彎曲部分的自由度。

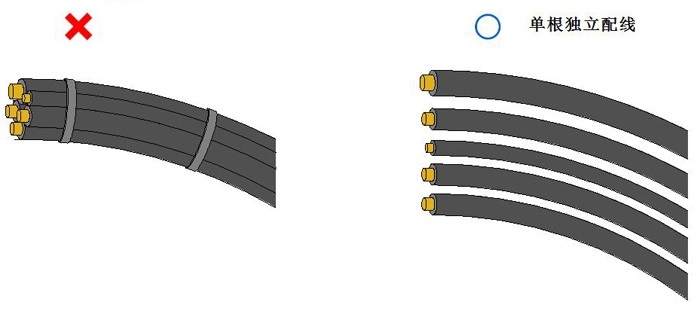

(2)多根(特別是外徑不同的電纜組合)同時保持電纜彎曲部分的自由度。

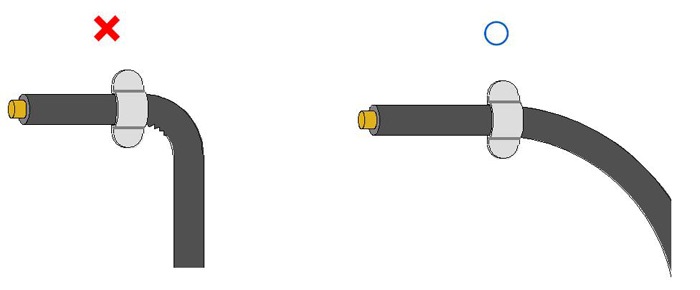

(3)捆扎部分附近不能過度彎曲。

(4)安裝連接器時需要用套管或外殼支撐。

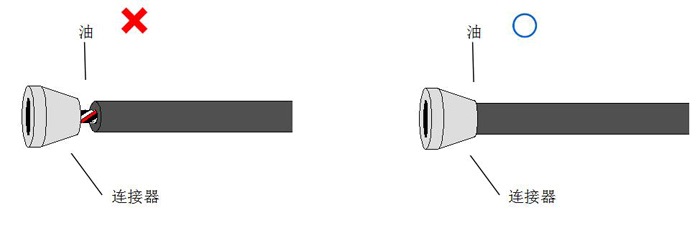

(5)防止連接器根部向電纜內部滲油。

-
Q
高柔線的導體越細越好嗎?
A不少廠家宣稱高柔線的導體是0.06MM甚至是0.05mm(頭發絲0.07),導體越細確實會使得電線變得柔軟,但在高速往復運動過程有巨大的拉扯和拉伸必須考慮電線的抗機械強度,電線越細則機械強度越差,很容易在運動過程中因機械強度不夠而直接被拉斷。電線應根據碰撞截面大小的不同,選擇合適的電線直徑匹配到ZUI佳而不是追求越細越好。
-
Q
RVVYP是拖鏈電纜嗎?
ARVVYP不是拖鏈電纜。RVVYP全稱是耐油聚氯乙烯護套屏蔽軟電纜(60227 IEC 74),執行國家標準GB/T5023-2008。
